Le PLC de PC commandent la chaîne de montage de carte PCB d'Oven Lead Free de ré-écoulement de SMT de 10 zones

Le PLC de PC commandent la chaîne de montage de carte PCB d'Oven Lead Free de ré-écoulement de SMT de 10 zones

Chaîne de montage de carte PCB four de ré-écoulement de SMT avec l'équipement sans plomb de SMT de 10 zones

Caractéristiques de ré-écoulement Oven Equipment
1. PC de Lenovo, système d'opération des fenêtres 7, écran Chinois-anglais d'interface.
2. Toutes les données de production seront de secours automatiquement, qui conviennent à la gestion ISO9000.
3. Diagnostic de défaut, alarme d'affichage et liste intelligents.
4. l'efficacité de transfert de la chaleur de 15% a été améliorée, qui est plus appropriée au processus de soudure SANS PLOMB.
5. Le rail de guide est par le traitement thermique spécial, il est dur à hors de la forme.
6. Accrocher principal est renforcé, qui peut éviter déformer et bloquer de carte PCB.
7. Contrôle de PLC de Siemens, plus durable et stable.

Tableau de paramètre de ré-écoulement Oven Equipment RF-H1010I


L'autre information du ré-écoulement Oven Equipment

Four d'infrarouge et de convection
Le four contient les zones multiples, qui peuvent être individuellement commandées pour la température. Généralement il y a plusieurs zones de chauffage suivies d'un ou plusieurs zones de refroidissement. La carte PCB se déplace par le four sur une bande de conveyeur, et est donc soumise à un profil temps-température commandé.
La source de chaleur est normalement des appareils de chauffage infrarouges en céramique, qui vire la chaleur sur les assemblées au moyen de rayonnement. Des fours qui emploient également des fans pour forcer l'air passionné vers les assemblées (qui sont habituellement utilisées en combination avec les appareils de chauffage infrarouges en céramique) s'appellent les fours infrarouges de convection.
Quelques fours sont conçus au ré-écoulement PCBs dans une atmosphère en l'absence d'oxygène. L'azote (N2) est un gaz commun utilisé à cet effet. Ceci réduit au minimum l'oxydation des surfaces à souder. Le four de ré-écoulement d'azote prend quelques minutes pour ramener la concentration en oxygène aux taux acceptables dans la chambre. Ainsi les fours d'azote ont typiquement l'injection d'azote dedans à tout moment qui diminue des taux de défaut.

Système de contrôle de ré-écoulement Oven Equipment

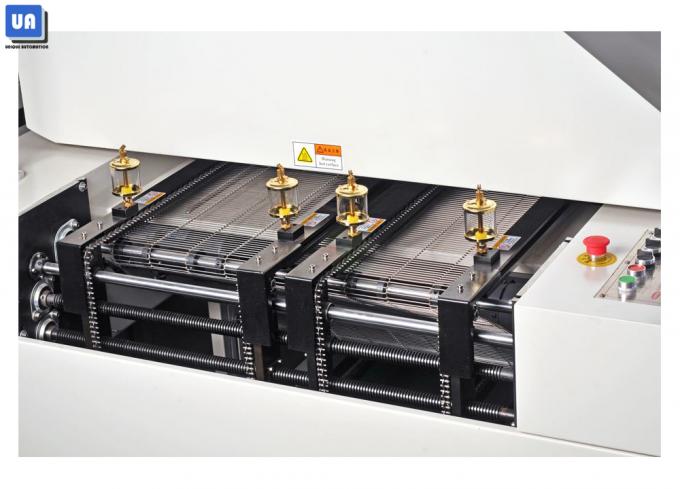

Rail de convoyeur de ré-écoulement Oven Equipment

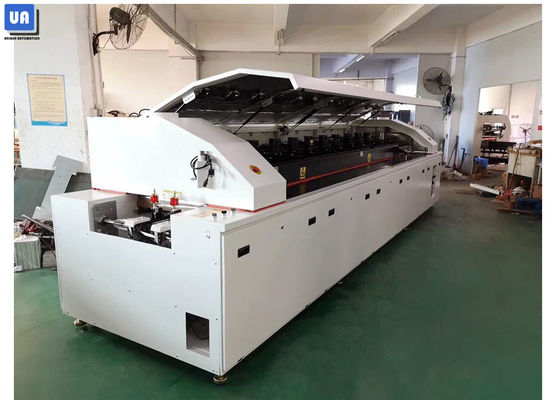

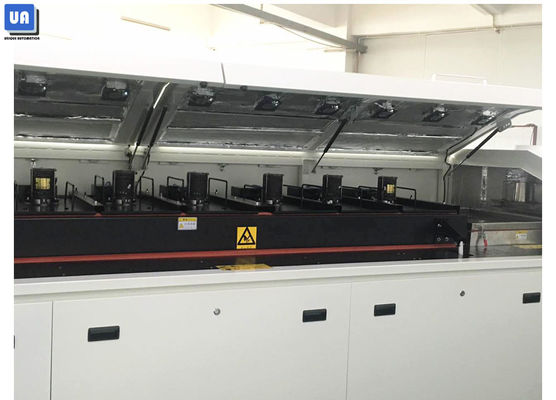

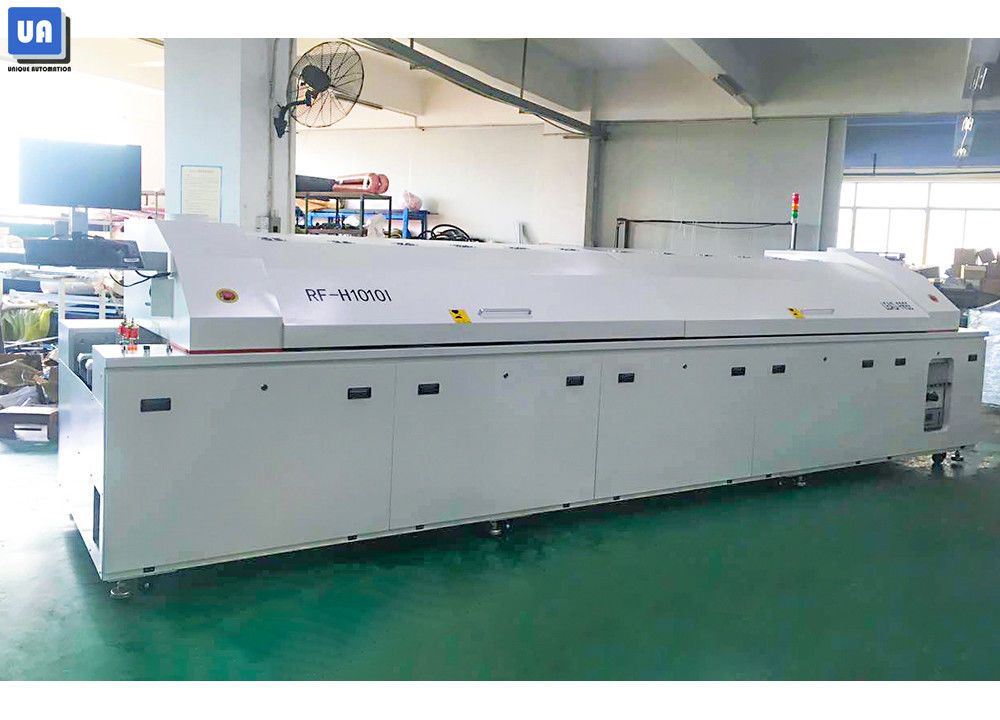

Représentation d'images du four RF-H1010I de ré-écoulement
