Contrôle sans plomb de PLC de PC de machine de ré-écoulement de SMT de 10 zones pour la carte PCB

Contrôle sans plomb de PLC de carte PCB de machine de ré-écoulement de SMT de 10 zones

Caractéristiques

1. Le mode de chauffage est « air chaud de circulation supérieur + abaisser l'air chaud infrarouge ». Il est équipé de trois a forcé des zones de refroidissement.
2. le chauffage supérieur adopte la méthode de chauffage de microcirculation, qui peut réaliser le grand échange de chaleur-air et a le taux de change même du feu vif. Il peut réduire la température de établissement dans la zone de température et protéger les éléments de chauffe. Il est particulièrement approprié à la soudure sans plomb.
3. le mode de chauffage de microcirculation, vertical soufflant et se rassemblant vertical d'air peut résoudre le problème de l'angle mort à l'aide du rail de guide dans la soudure de ré-écoulement.

Spécifications

Profil de Soddle
Le componnetn est apporté à une température au moins de 240C pour la soudure. Utilisant un profil de selle le conseil est graduellement chauffé en conformité avec les températures ambiantes prédéfinies et différentes. Même des composants avec les masses thermiques différentes sont chauffés homogènement et les différences de la température mimimised.

Profil linéaire :

Avec un profil linéaire, le composant n'est pas chauffé d'une façon faite un pas pendant la soudure, en fait il est chauffé le long du gradient de température linéaire anidentical. Les profils linéaires peuvent réduire l'aide andcan de durées de cycle pour réduire souder des suchas d'erreurs tombstoning.

Le processus du four de ré-écoulement

Le processus de four de ré-écoulement est que quand la carte avec la pâte imprimée de soudure et les bons composants entre dans le four de four de ré-écoulement, la carte est conduite par la chaîne de transport ferroviaire de four de ré-écoulement pour passer par la zone de préchauffage, la zone de conservation de la chaleur, la zone de soudure et la zone de refroidissement du four de ré-écoulement consécutivement après les changements de température des quatre zones de température du four de ré-écoulement, le processus de four de ré-écoulement de la carte est accompli. Ce qui suit explique spécifiquement le processus de soudure de changement quand les passages de carte par les quatre zones de température du four de ré-écoulement dans l'ordre.

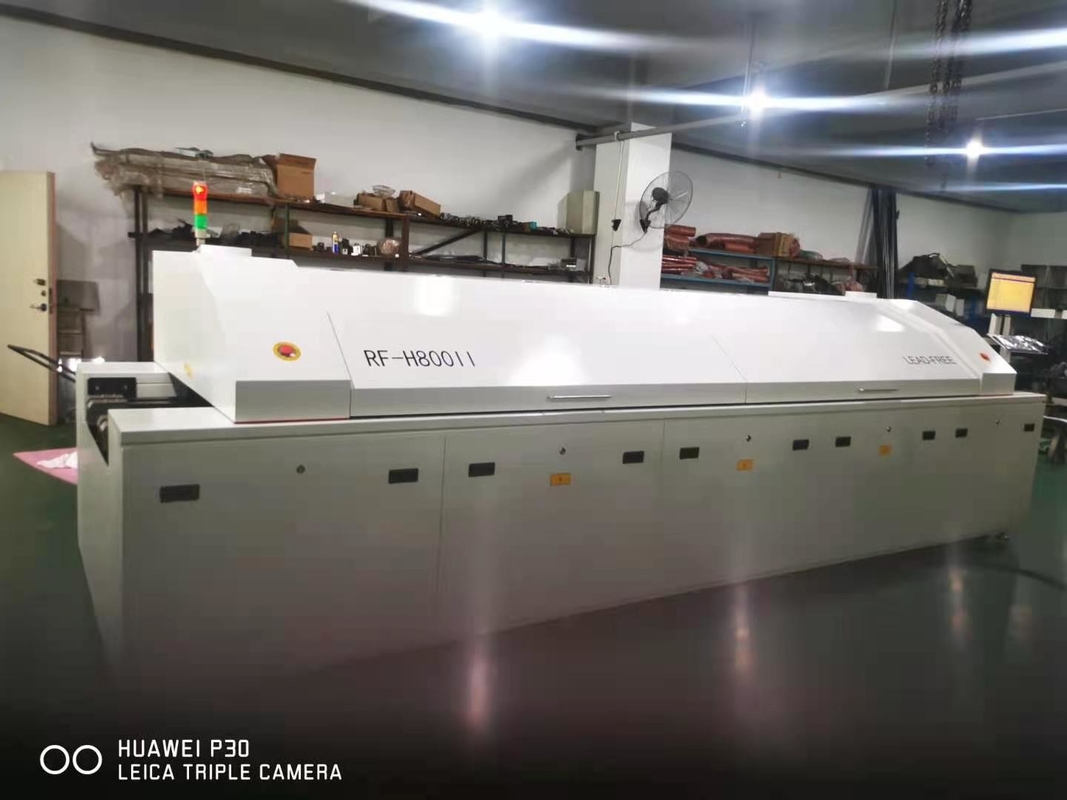

La représentation d'images du four de ré-écoulement
