Contrôle électrique industriel de soudure de machine de vague sans plomb de SMT

Contrôle électrique industriel de soudure de machine de vague sans plomb de SMT

Équipement fait sur commande de soudure de vague de SMT sans plomb pour la chaîne de production

Processus de soudure de vague de la soudure RF-350B de vague

Il y a beaucoup de types de machines de soudure de vague ; cependant, les composantes de base et les principes de ces machines sont identiques. L'équipement de base utilisé pendant le processus est un convoyeur qui déplace la carte PCB par les différentes zones, une casserole de soudure utilisée dans le processus de soudure, une pompe qui produit la vague réelle, le pulvérisateur pour le flux et la protection de préchauffage. La soudure est habituellement un mélange des métaux. Une soudure plombée typique a le maquillage chimique de l'étain de 50%, du plomb 49,5%, et de 0,5% antimoines. [1] la restriction des substances dangereuses que la directive (RoHS) a menées à l'élimination de la soudure plombée à la fabrication moderne cependant, et aux solutions de rechange sans plomb sont employées. Les alliages d'étain-argent-cuivre et d'étain-cuivre-nickel sont utilisés généralement, avec un alliage commun (SN100C) étant 99,25% étains, 0,7% cuivres, 0,05% nickels et <0>

Caractéristique de la soudure RF-350B de vague
Le ★ le dispositif de jet de colophane peut être retiré et démonté pour le nettoyage et l'entretien faciles.
Le dispositif de jet d'isolement de ★, vapeurs de flux sont déchargés du conduit d'air consacré.
La fonction de bibliothèque puissante de paramètre de ★, de divers paramètres de processus de carte PCB peut s'appeler et être actionnée sur demande.
Le ★ l'ordinateur + système de contrôle de PLC est adopté pour assurer la fiabilité et la stabilité du système.
Le ★ la machine peut être commuté en marche et en arrêt automatiquement selon les paramètres de date, de temps et de contrôle de température réglés par l'utilisateur.
Auto-diagnostic de ★ de défaillance du système, affichage automatique de la cause de l'échec, et enquête des méthodes de dépannage à tout moment.
Le ★ la température de chauffage adopte le contrôle en circuit fermé de PID, et le contrôle de température est stable et fiable.
Le système de jet de suivi automatique de ★, la largeur de jet et le temps en circuit fermé de jet sont automatiquement ajustés, et peuvent être au besoin avance réglée et prolonger le temps de jet.
★ équipé de l'opération économique, génération automatique de vague en passant le panneau, qui réduit au minimum la quantité d'oxydation de bidon.

Paramètre de la soudure RF-350B de vague

Dessin d'installation

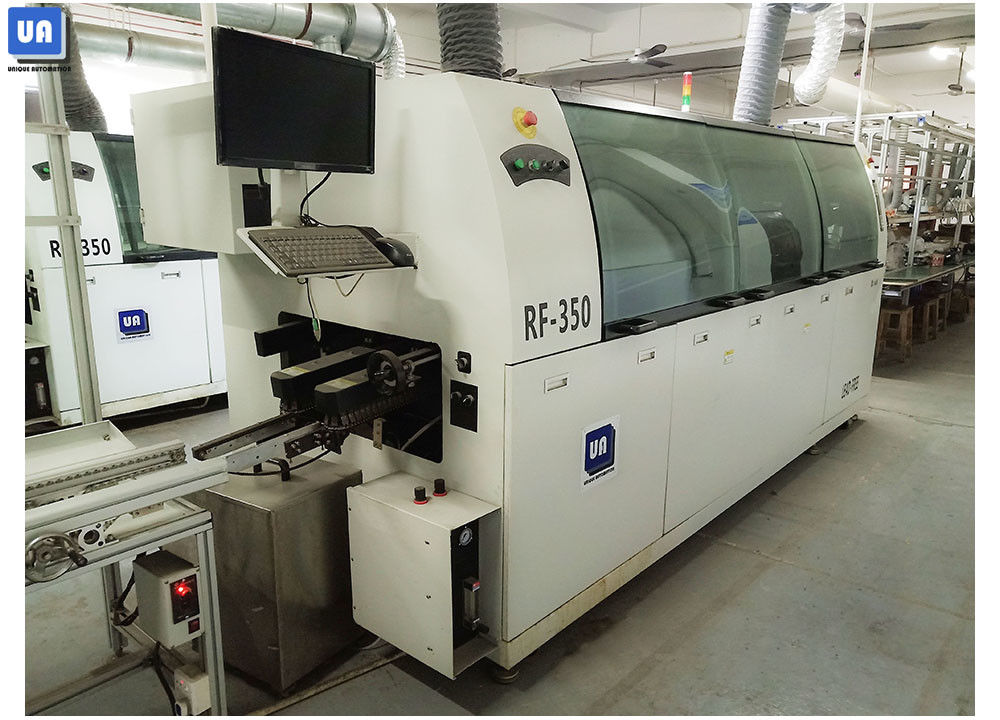

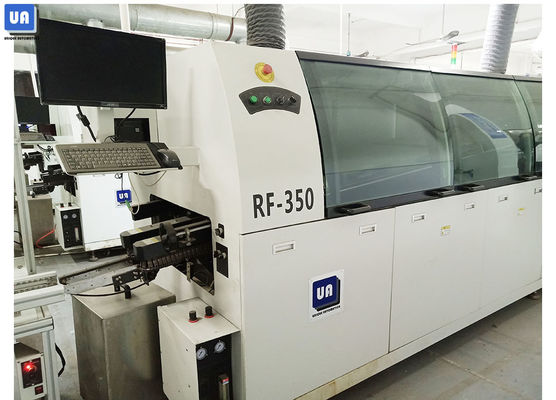

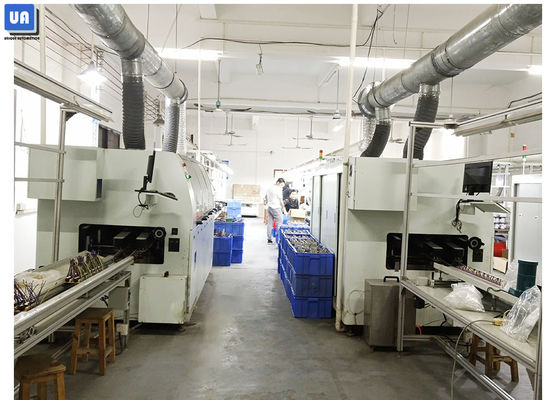

Photos de la soudure RF-350B de vague
